У савременим електричним и индустријским системима, управљање кабловима је више од једноставног усмеравања жица од једне тачке до друге. Правилна заштита каблова директно утиче на безбедност, дуговечност опреме, оперативну ефикасност и трошкове одржавања. АнКољенаста кабловска уводницаје посебно дизајниран да води каблове под углом од 90 степени уз одржавање сигурног заптивања, растерећења напрезања и заштите животне средине. Овај чланак истражује карактеристике, примене, предности, разматрања о инсталацији, избор материјала, праксе одржавања и факторе куповине који су повезани са спојницама за каблове. Без обзира да ли сте инжењер, извођач радова, менаџер објекта, произвођач опреме или специјалиста за набавку, разумевање улоге кабловских уводница може вам помоћи да донесете боље одлуке за своје пројекте.

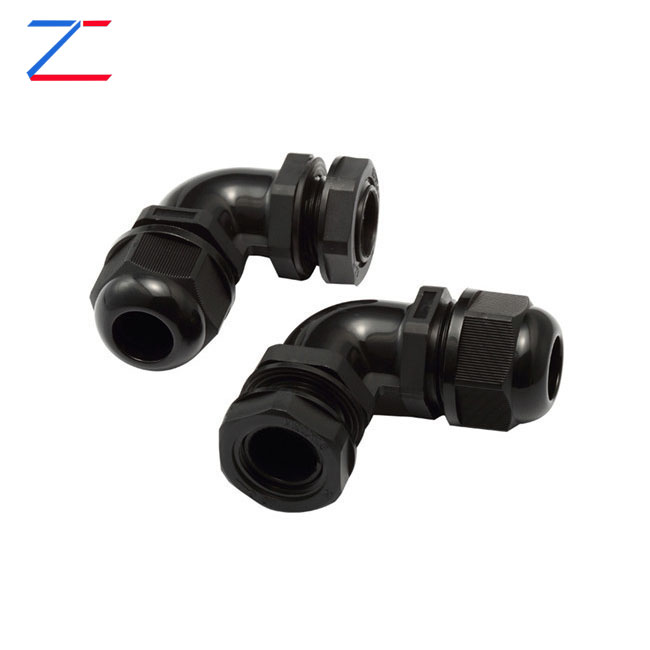

Кољенаста кабловска уводница је специјализовани уређај за улаз каблова дизајниран да омогући кабловима да пролазе кроз панеле, разводне кутије, контролне ормаре и кућишта опреме док мењају смер на приближно 90 степени. За разлику од конвенционалних равних кабловских уводница, коленасте кабловске уводнице обезбеђују угаону путању која помаже у смањењу напрезања савијања кабла и оптимизује коришћење простора.
Како индустријска опрема постаје све компактнија, инжењери се често суочавају са изазовима везаним за постављање каблова. Ограничен простор за инсталацију, претрпане контролне табле и захтевни услови околине чине традиционалне методе увођења каблова мање ефикасним. Кољенаста кабловска уводница решава ове изазове нудећи практично решење које комбинује заштиту каблова, перформансе заптивања и флексибилност у правцу.
Ове кабловске уводнице се обично користе у системима аутоматизације, телекомуникационој опреми, инсталацијама за обновљиву енергију, транспортној инфраструктури, поморским апликацијама и индустријским машинама.
Примарна функција кољенасте кабловске уводнице је да обезбеди и заштити каблове док преусмерава њихову улазну путању. Када кабл прође кроз уводницу, компресиони елементи стварају чврсто заптивање око омотача кабла. Ово спречава загађиваче као што су прашина, вода, влага, хемикалије и остаци да уђу у кућиште.
У исто време, жлезда обезбеђује механичко ослобађање од напрезања. Уместо да присиљава кабл да се оштро савија одмах након уласка у панел, структура колена ствара глаткију транзицију која смањује механички стрес.
Овај дизајн доприноси:
Иако се дизајн разликује међу произвођачима, већина кабловских уводница садржи следеће компоненте:
| Компонента | Функција |
|---|---|
| Тело | Главно структурно кућиште пружа снагу и подршку |
| Цомпрессион Нут | Затеже око кабла ради безбедног држања |
| Сеал Ринг | Ствара водоотпорну и прашину заштиту |
| Лоцк Нут | Осигурава жлезду за кућиште |
| Одсек за лакат | Обезбеђује угао постављања каблова од 90 степени |
| Стезни механизам | Нуди растерећење напрезања и задржавање каблова |
Свака компонента доприноси укупним перформансама кабловске уводнице, обезбеђујући и заптивање околине и механичку заштиту.
Популарност кољенастих кабловских уводница произилази из неколико практичних предности.
Оптимизација простора
Угаони дизајн омогућава да се каблови ефикасно усмеравају у скученим просторима, смањујући неред и побољшавајући организацију унутар контролних ормара.
Смањено напрезање кабла
Оштра кривина могу временом оштетити кабловске проводнике и изолацију. Кољенасте кабловске уводнице обезбеђују глаткији прелаз који минимизира стрес.
Енханцед Протецтион
Висококвалитетни системи заптивања штите опрему од влаге, прашине и загађивача.
Побољшана поузданост опреме
Заштићени каблови доживљавају мање кварова, што резултира нижим трошковима одржавања и мање времена застоја.
Професионални изглед
Организовано постављање каблова побољшава укупну естетику инсталације и поједностављује будуће одржавање.
Кољенасте кабловске уводнице служе широком спектру индустрија због своје свестраности.
| Индустрија | Типична примена |
|---|---|
| Индустриал Аутоматион | Контролни ормани и ПЛЦ системи |
| Обновљива енергија | Соларни инвертори и ветротурбински системи |
| маринац | Бродски електрични системи |
| Телекомуникације | Ормари за спољну комуникацију |
| Раил Транспортатион | Контрола сигнала и системи напајања |
| Нафта и гас | Опрема за опасна подручја |
| Изградња | Изградња електричне инфраструктуре |
| Дата Центерс | Системи за управљање кабловима |
Способност да издрже тешке услове чини коленасте кабловске уводнице посебно вредним у спољашњим и индустријским окружењима.
Избор материјала значајно утиче на перформансе и издржљивост.
Месингани коленасти кабловски уводници
никловани месинг
нерђајући челик
најлон (полиамид)
Избор одговарајућег материјала зависи од услова околине, механичких захтева и разматрања буџета.
Избор правог производа захтева пажљиву процену неколико фактора.
Правилно одабрана кабловска уводница побољшава радну сигурност и смањује будуће трошкове замене.
Правилна инсталација је неопходна за максимизирање перформанси кабловских уводница.
Неправилна инсталација може угрозити водоотпорне перформансе и могућности ослобађања од напрезања.
| Феатуре | Кољенаста кабловска уводница | Равна кабловска уводница |
|---|---|---|
| Промена смера | 90 степени | Страигхт Ентри |
| Спаце Ефикасност | Одлично | Умерено |
| Смањење напрезања каблова | Високо | Ниже |
| Компактне инсталације | Идеално | Ограничено |
| Флексибилност рутирања | Супериор | Басиц |
За инсталације са ограниченим простором или захтевима за усмеравање каблова, кољенасте кабловске уводнице често представљају врхунско решење.
Проблем: Улазак воде
Решење: Проверите интегритет заптивке и обезбедите правилно затезање.
Проблем: Клизање кабла
Решење: Проверите компатибилност величине кабла и подешавања компресије.
Проблем: корозија
Решење: Изаберите материјале отпорне на корозију као што је нерђајући челик.
Проблем: Напукло кућиште
Решење: Избегавајте претерано затезање и користите производе прилагођене условима животне средине.
Проблем: недовољно простора
Решење: Користите компактне кабловске уводнице које су посебно развијене за уске инсталације.
Рутинско одржавање помаже продужити радни век и одржати поузданост система.
Превентивно одржавање је знатно јефтиније од хитних поправки узрокованих кваровима каблова.
Како се индустрије крећу ка већој аутоматизацији и дигитализацији, решења за управљање кабловима настављају да се развијају.
Произвођачи улажу велика средства у иновативне производе за заштиту каблова како би испунили све захтевније оперативне захтеве.
П1: Која је примарна намена кабловске уводнице?
Његова примарна сврха је да безбедно усмери каблове под углом од 90 степени уз одржавање заптивања, заштите и растерећења напрезања.
П2: Да ли су кољенасте кабловске уводнице водоотпорне?
Многи модели су дизајнирани са високим ИП оценама као што су ИП66, ИП67 или ИП68, пружајући одличну отпорност на воду и прашину.
П3: Који је материјал најбољи за морска окружења?
Нерђајући челик је генерално пожељнији због његове супериорне отпорности на корозију.
П4: Да ли се кољенасте кабловске уводнице могу користити на отвореном?
Да. Производи за спољашњу употребу су посебно дизајнирани да издрже излагање УВ зрачењу, влагу и температурне флуктуације.
П5: Како да одредим тачну величину жлезде?
Измерите спољни пречник кабла и ускладите га са опсегом стезања које је одредио произвођач уводнице.
П6: Да ли су кољенасте кабловске уводнице погодне за индустријску аутоматизацију?
Апсолутно. Они се широко користе у контролним панелима, роботици, сензорима и индустријским машинама.
П7: Колико обично трају кабловске уводнице?
Радни век варира у зависности од квалитета материјала и услова околине, али висококвалитетне кабловске уводнице могу поуздано да раде дуги низ година.
Кољенаста кабловска уводница је много више од једноставног прибора за каблове. Служи као критична компонента за заштиту каблова, растерећење напрезања, заптивање околине и ефикасно постављање каблова. Од индустријске аутоматизације и система обновљивих извора енергије до морских инсталација и телекомуникацијске инфраструктуре, кољенасте кабловске уводнице значајно доприносе поузданости и сигурности система.
Одабиром одговарајућег материјала, величине, нивоа заптивања и метода инсталације, организације могу побољшати перформансе опреме, смањити трошкове одржавања и продужити век трајања каблова.
